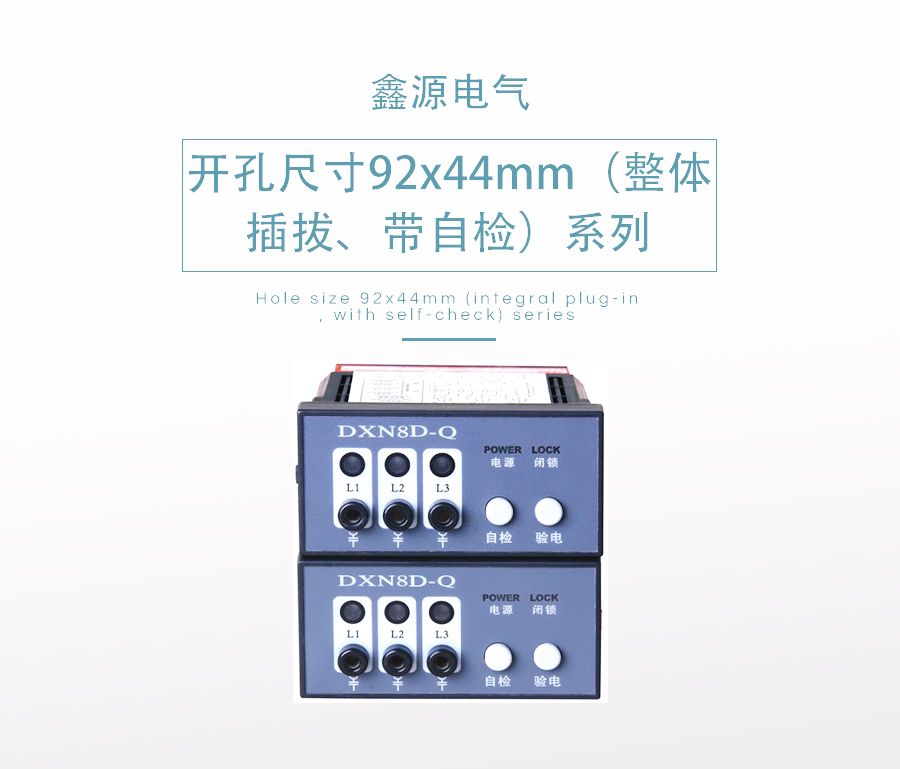

帶電顯示器選型表 |
|
序號 |
產品型號 |
發(fā)光元件 |
閉鎖工作電源 |
安裝孔尺寸 |
背視接線圖 |
適配電 |
備注 |
|
X-23 |
DXN8D-7.2-40.5/T14 |
超高 亮 |
AC/DC：220、DC110 |
92×44 |
圖2 |
見表一 |
|
|
X-24 |
DXN8D-7.2-40.5/Q14 |
|
|
|
圖3 |
|
|
|
X-25 |
DXN8D-7.2-40.5/T15 |
|
DC：24 48 |
|
圖2 |
|
|
|
X-26 |
DXN8D-7.2-40.5/Q15 |
|
|
|
圖3 |
|
|
|
X-27 |
DXN8D-7.2-40.5/Q14-2F |
|
AC/DC：220、DC110 |
|
圖4 |
|
帶2組輔助接點 |
|
X-28 |
DXN8D-7.2-40.5/Q15-2F |
|
DC：24 48 |
|
圖4 |
|
帶2組輔助接點 |
|
X-29 |
DXN8D-7.2-40.5/Q14-2C |
|
AC/DC：220、DC110 |
|
圖5 |
|
串聯一拖二 |
|
X-30 |
DXN8D-7.2-40.5/Q15-2C |
|
DC：24 48 |
|
圖5 |
|
串聯一拖二 |
|
X-31 |
DXN8D-12/T14S |
|
AC/DC：220、DC110 |
|
圖2 |
20(±3 )pF |
|
|
X-32 |
DXN8D-12/Q14S |
|
|
|
圖3 |
|
|
|
X-33 |
DXN8D-12/T15S |
|
DC：24 48 |
|
圖2 |
|
|
|
X-34 |
DXN8D-12/Q15S |
|
|
|
圖3 |
|
|
|
X-35 |
DXN8D-12/Q14S-2F |
|
AC/DC：220、DC110 |
|
圖4 |
|
帶2組輔助接點 |
|
X-36 |
DXN8D-12/Q15S-2F |
|
DC：24 48 |
|
圖4 |
|
帶2組輔助接點 |
|
X-37 |
DXN8D-12/Q14S-2C |
|
AC/DC：220、DC110 |
|
圖5 |
|
串聯一拖二 |
|
X-38 |
DXN8D-12/Q15S-2C |
|
DC：24 48 |
|
圖5 |
|
串聯一拖二 |
|
適配電容量表(表一) |
|
額定線電壓等級（kV） |
3.6 |
7.2 |
12 |
24 |
40.5 |
|
|
適配傳感器電容量（pF） |
180(±15) |
150(±15) |
115(±15) |
20(±3) |
80(±10) |
45(±5) |

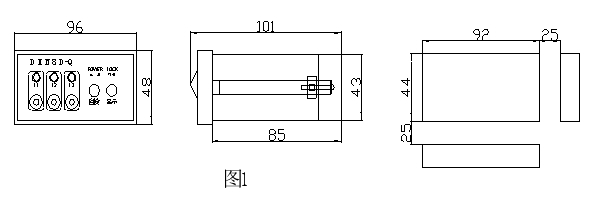

| 外形及安裝孔加工尺寸圖 |

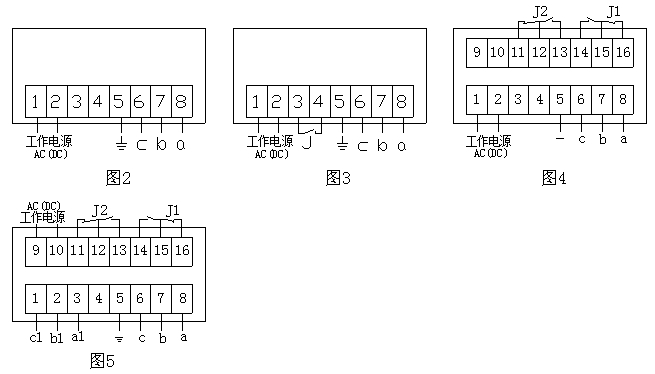

| 背視連接圖 |
