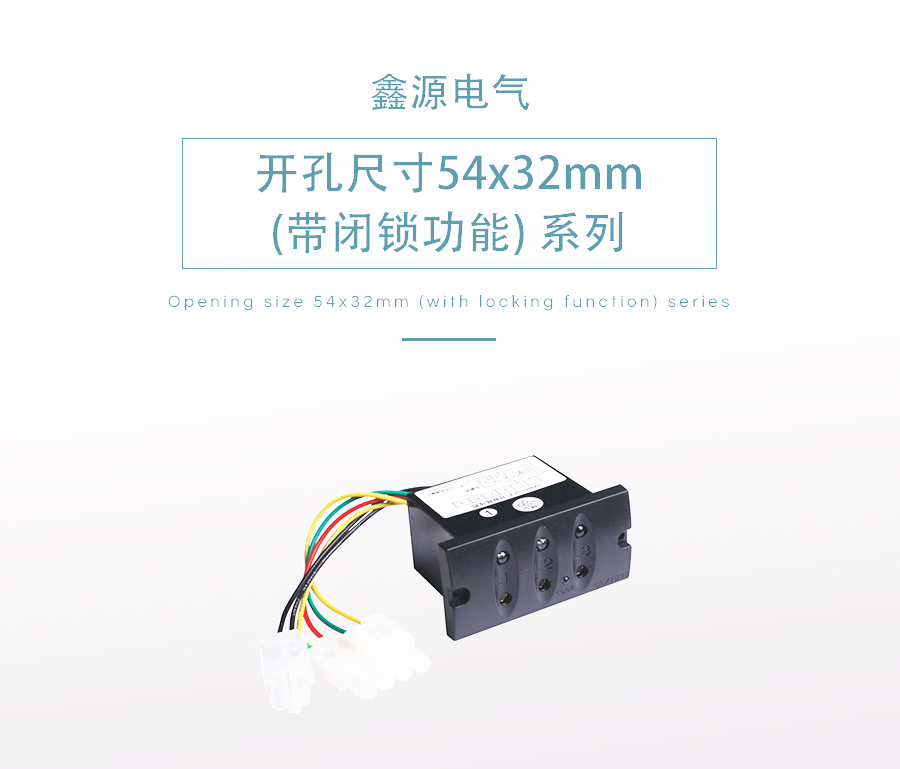

帶電顯示器選型表 |
|
序號 |
產品型號 |
發光元件 |
閉鎖工作電源 |
安裝孔尺寸 |
背視 接線圖 |
適配電 |
備注 |
|
|
X-121 |
DXN8D-7.2-40.5/QT4A |
超高亮 |
AC/DC：220、DC110 |

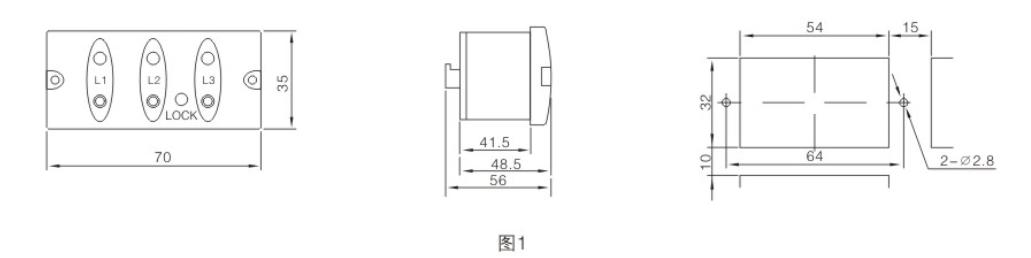

圖1 |
圖5 |
見表一 |
接線方式為端子 |
|
|
X-122 |
DXN8D-7.2-40.5/QT4D |
DC：24 48 |
||||||
|
X-123 |
DXN8D-12/QT4SA |
AC/DC：220、DC110 |
20(±3)pF |
指示器采 |
||||
|
X-124 |
DXN8D-12/QT4S D |
DC：24 48 |
||||||
|
X-125 |
DXN8D-7.2-40.5/ QT4CA |
AC/DC：220、DC110 |

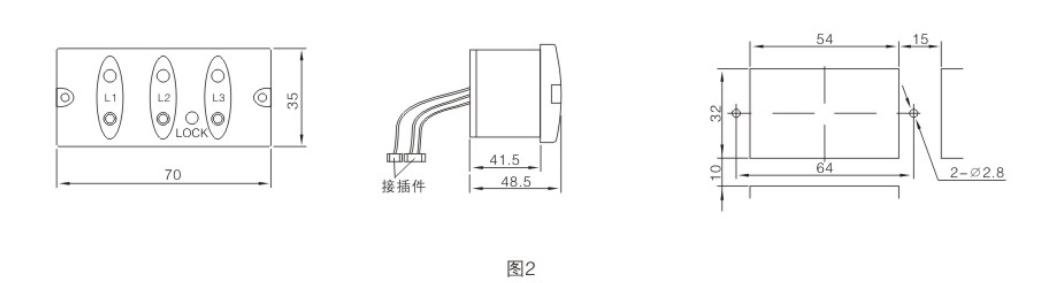

圖2 |
圖6 |
見表一 |
接線方式 |
|
|
|
X-126 |
DXN8D-7.2-40.5/ QT4CD |
DC：24 48 |
||||||
|
X-127 |
DXN8D-12/QT4SCA |
AC/DC：220、DC110 |
20(±3)pF |
指示器采 |
||||
|
X-128 |
DXN8D-12/QT4SCD |
DC：24 48 |
||||||
|
X-129 |
DXN8D-7.2-40.5/QT4KA |
AC/DC：220、DC110 |

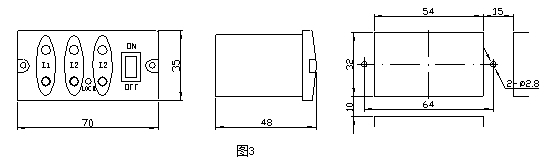

圖3 |
圖5 |
見表一 |
帶指示燈 |
|
|
|
X-130 |
DXN8D-7.2-40.5/QT4KD |
DC：24 48 |
||||||
|
X-131 |
DXN8D-12/QT4SKA |
AC/DC：220、DC110 |
20(±3)pF |
指示器采 |
||||
|
X-132 |
DXN8D-12/QT4SKD |
DC：24 48 |
||||||
|
X-133 |
DXN8D-7.2-40.5/QT4A-F |
AC/DC：220、DC110 |

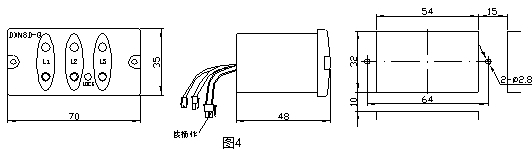

圖4 |
圖7 |
見表一 |
帶無源節 |
|
|
|
X-134 |
DXN8D-7.2-40.5/QT4D-F |
DC：24 48 |
||||||
|
X-135 |
DXN8D-12/QT4SA-F |
AC/DC：220、DC110 |
20(±3)pF |
指示器采 |
||||
|
X-136 |
DXN8D-12/QT4SD-F |
DC：24 48 |
||||||
|
適配電容量表(表一) |
|
額定線電壓等級（kV） |
3.6 |
7.2 |
12 |
24 |
40.5 |
|
|
適配傳感器電容量（pF） |
180(±15) |
150(±15) |
115(±15) |
20(±3) |
80(±10) |
45(±5) |
| 外形及安裝孔加工尺寸圖 |

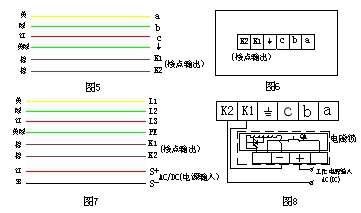

| 背視連接圖 |
