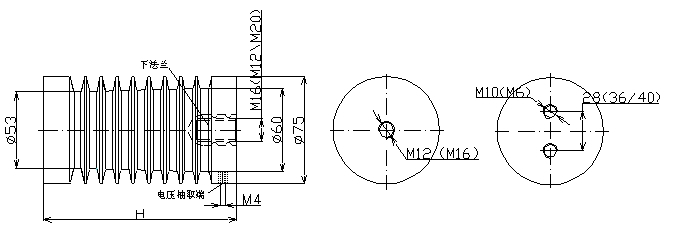

外形及安裝法蘭孔圖示

訂貨序號

型號規(guī)格

額定電壓
（kV)

外形高度
H
(mm)

爬電距離
(mm)

上法蘭規(guī)格

下法蘭
孔徑

備注

A

B (C)

總數(個)

中心螺孔

旁孔孔徑

孔距(mm)

C-1

DXN8D-12/125AB3 -M10(M8*28)- M16-φ75

12

125

235

M10

M8

28

3

M16

C-2

DXN8D-12/125B7- M8*28- M16-φ75

  12

125

235

／

M8

28

2

M16

C-3

DXN8D-12/125A1- M12- M16-φ75

12

125

235

M12

／

／

1

M16

C-4

DXN8D-12/130B7- M8*28- M16-φ75

  12

130

240

／

M8

28

2

M16

C-5

DXN8D-12/130A1- M12- M16-φ75

12

130

240

M12

／

／

1

M16

C-6

DXN8D-12/130A20- M16- M20-φ75

12

130

240

M16

／

／

1

M20

C-7

DXN8D-12/130A3- M12- M12-φ75

12

130

240

M12

／

／

1

M12

C-8

DXN8D-12/130AB- M10(M8*28)- M12-φ75

12

130

240

M10

M8

28

3

M12

C-9

DXN8D-12/140AB3 -M10(M8*28)- M16-φ75

12

140

250

M10

M8

28

3

M16

C-10

DXN8D-12/140AB -M6(M8*28)- M12-φ75

12

140

250

M6

M8

28

3

M12

C-11

DXN8D-12/140AB –M10(M6*36)- M116-φ75

12

140

250

M10

M6

36

3

M16

C-12

DXN8D-12/140A1- M12- M16-φ75

12

140

250

M12

／

／

1

M16

C-13

DXN8D-12/140A3 -M12- M12-φ75

12

140

250

M12

／

／

1

M12

C-14

DXN8D-12/140B2- M10*28- M16-φ75

  12

140

250

／

M10

28

2

M16

C-15

DXN8D-12/140AB7-M6(M8*36)-M12--φ75

  12

140

250

M6

M8

36

3

M12

C-16

DXN8D-12/145A1-M12-M16-￠75

  12

145

255

M12

／

／

1

M16

C-17

DXN8D-12/145A2-M16-M16-￠75

  12

145

255

M16

／

／

1

M16

C-18

DXN8D-12/145AB3-M10(M8*28)- M116-φ75

12

145

255

M10

M8

28

3

M16

C-19

DXN8D-12/145AB-M12(M10*36)- M116-φ75

12

145

255

M12

M10

36

3

M16

C-20

DXN8D-12/145AB-M12(M10*40)- M116-φ75

12

145

255

M12

M10

40

3

M16

C-21

DXN8D-12/150A1- M12- M16-φ75

12

140

260

M12

／

／

1

M16
